Stromversorgung und Datenschnittstelle für Colibri II



POWER AND DATA.png
Colibri PWR and DATA NMEA.png

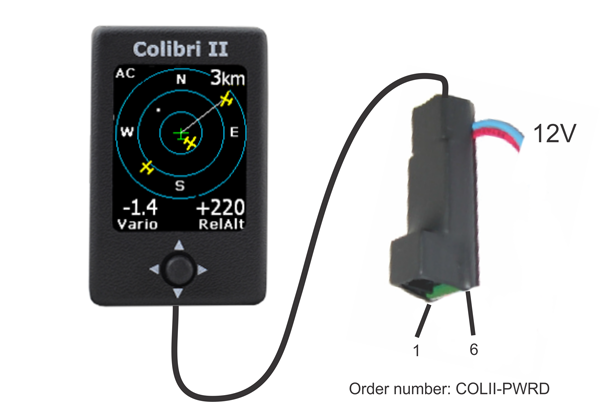

Colibri II Strom und Datenklabel ist eine spezielle Einheit die 12V ( Bordnetz ) in 5V ( für das Colibri II ) wandelt.

Außerdem wird der Datensatz von TTL auf die Serielle Kommunikation ( RS232 ) konvertiert.               Maximale Eingangsspannung: 24 V.

Die Einheit hat 2 Eingänge. Auf der einen Seite befindet sich eine Standard USB (A) Buchse. Hier kann das Colibri II mit dem mitgelieferten Kabel eingesteckt werden. Auf der anderen Seite befindet sich eine RJ45 Buchse. Hier kann ein Standard IGC Stecker eingesteckt werden.

Pins :

1 = + 12 V ( Rotes Kabel )
2,3 = nicht benutzt
4 = data out (RS232)
5 = data in - input (RS232)
6 = GND ( Blaues Kabel )

COLIBRI II FLARM.png

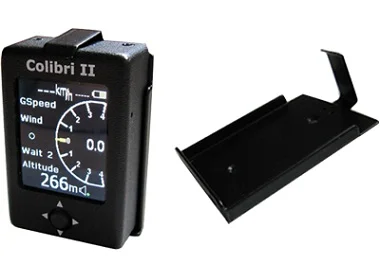

Montagehalter für Colibri II

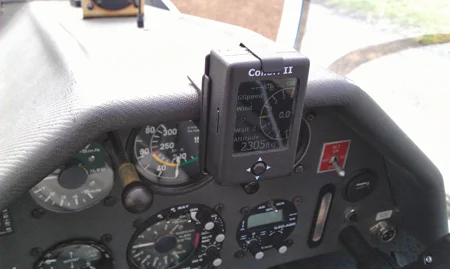

Cockpit-Spezial-Halterung für Montagehalter für Colibri II

Der Preis für diese Spezialhalterung liegt bei 44.30 € Brutto

Der Preis für diese Spezialhalterung liegt bei 44.30 € Brutto
